3D激光測風雷達
激光測風雷達（型號：3DLWR-10K）采用脈沖激光相干探測體制及全光纖相干光路結構，以窄線寬脈沖激光為光源，通過檢測激光對氣溶膠散射回波信號的多普勒頻移信息，來實現對徑向風矢量的測量。
激光測風雷達（型號：3DLWR-10K）采用脈沖激光相干探測體制及全光纖相干光路結構，以窄線寬脈沖激光為光源，通過檢測激光對氣溶膠散射回波信號的多普勒頻移信息，來實現對徑向風矢量的測量。
激光測風雷達（型號：3DLWR-10K）采用脈沖激光相干探測體制及全光纖相干光路結構，以窄線寬脈沖激光為光源，通過檢測激光對氣溶膠散射回波信號的多普勒頻移信息，來實現對徑向風矢量的測量。
物理參數：
重量： ≤120Kg
安裝方式： 指北標志，調試安裝
尺寸： ≤Φ600mm*900mm
技術參數
工作波長 | 1550nm±10nm |
徑向垂直探測距離 | ≥3000m（視天氣情況而定） |
徑向水平探測距離 | ≥10000m（視天氣情況而定） |
視向風速范圍 | -60m/s ～ +60m/s |
方位角范圍 | 0°～ 360° |
俯仰角范圍 | -5°～ 185° |
測量模式 | 低模、中模、高模 |
距離分辨率 | 9.6m~150m可調 |
最小數據刷新時間（風廓線模式下的風廓線數據） | ≤5s |
激光發射脈沖功率 | ≥100μJ |
平衡探測器響應帶寬 | ≥200Mhz |
轉動角速度 | 方位：≥90度/s 俯仰：≥90度/s |
轉動角加速度 | 方位：≥100度/s^2 俯仰：≥100度/s^2 |
重復定位精度 | 水平：≤0.5mrad 俯仰：≤0.5mrad |
工作溫度范圍 | -25～ 50℃可擴展到-40～ 60℃ |
工作濕度范圍 | 0%～100% RH |
工作海拔 | ≤4000m |
生存風速 | 70m/s（鋼索固定） |
工作機制 | 脈沖相干體制 |
防水等級 | IP66 |
防腐 | ISO C5 |
防輻射 | CISPR 11 |
抗震與沖擊 | IEC60068-2（以訂貨技術文件為準） |
抗干擾 | IEC61000-6-2（以訂貨技術文件為準） |
雷達工作中的人眼安全 | IEC/EN 60825-1 ANIS Z136-1 |
電氣安全 | IEC61010-1 |
工作電壓及頻率 | 240VAC 50Hz |
數據存儲 | ≥3 個月數據（可訂制） |
工作模式 | 風廓線模式、PPI 模式、RHI 模式、CAPPI模式 |
數據傳輸協議 | 訂制 |
整機功耗 | 常規≤350W |

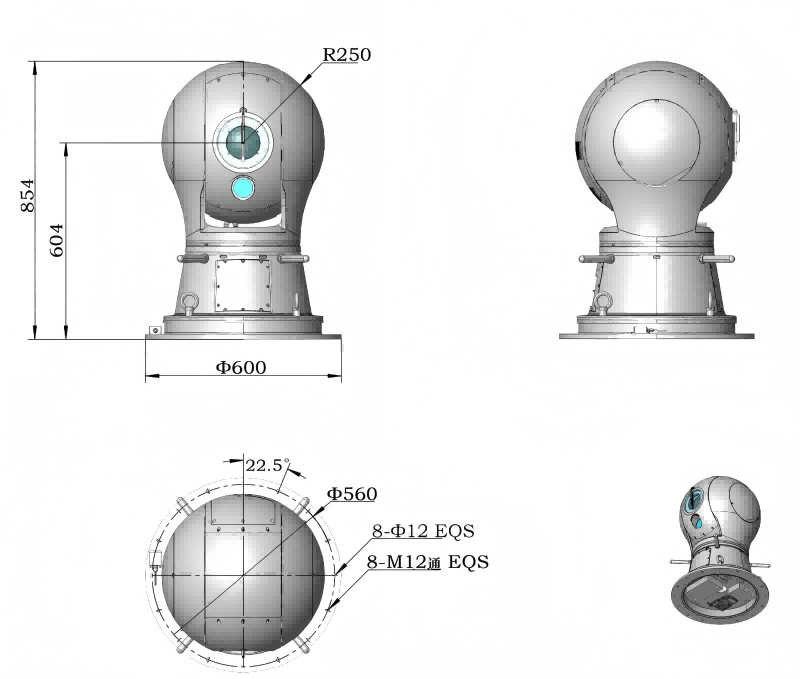

整機尺寸圖
