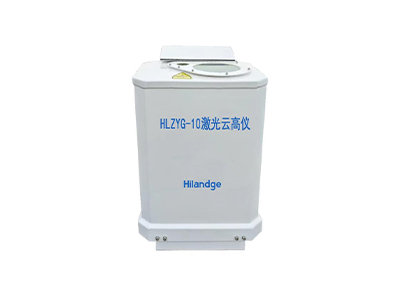

HLZYG-10型激光測云儀根據激光測距原理，發射器發射周期性的激光脈沖到大氣中，接收器接收云層和大氣的后向散射信號，處理器對接收信號進行處理，經反演運算，得到云層高度值與厚度值。激光測云儀輸出方式為以太網或串口，用戶可根據需要進行選擇。

l 工作原理

激光測云儀根據激光測距原理，發射器發射周期性的激光脈沖到大氣中，接收器接收云層和大氣的后向散射信號，處理器對接收信號進行處理，經反演運算，得到云層高度值與厚度值。

l 設備組成

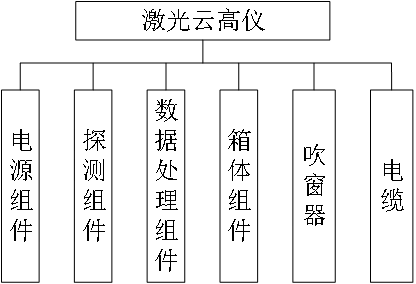

激光測云儀由電源組件、探測組件、數據處理組件、箱體組件、吹窗器、電纜等組成，如下圖所示。

圖1　激光測云儀組成圖

下附設備組成表（名稱，數量，作用等）。

表1　設備組成表

l 功能性能指標

1)主要功能

設備主要功能如下：

激光測云儀測量云高、云厚等云層參量，具有以下功能：

a) 云層測量功能：可測量15m~10000m范圍內的云底高度、云厚參量；

b) 連續測量功能：可7×24小時連續不間斷工作；

c) 多層云測量功能：可測4層云；

d) 數據處理與存儲功能：自動存儲歷史測量數據，并可在上位機軟件中對歷史數據進行處理，如：云量統計；低云、中云、高云統計；云層變化時空變化圖繪制等；

e) 自檢功能：測云儀具有上電自檢與定時自檢功能，自動檢測傳感器狀態，定位故障源并上傳故障信息；

f) 授時功能：用戶通過RS485串口命令或網口命令對測云儀進行授時，授時成功后，測云儀反饋授時成功信息；

g) 數據傳輸功能：測云儀可通過RS485串口或RJ45網口上傳測量數據、工作狀態等信息。

2)性能指標

設備主要性能指標如下：

a) 云底高測量范圍：15m～10000m；

b) 云底高測量準確度：<150m，±15m；150m~300m，±10%；>300m，±20%。

c) 可測云層數：4層；

d) 空間分辨率：3.75m；

e) 固體目標的測量準誤差：±10m。

l 接口特性（保證準確性，用于后續集成）

1)電氣特性

激光測云儀設備需220V（1±10%），50Hz（±2Hz）交流電供電，功耗≤100W。

2)信息接口

表1　設備外部信息接口表
